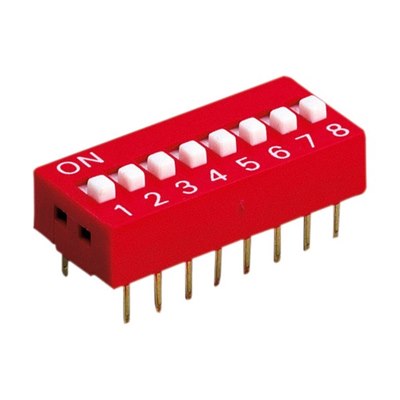

DIL Switches - Diptronics NDS series
by Diptronics
Miniature PCB mounting dual in line switches. Standard 0.1" pitch.
Gold plated contacts. Clearly defined switch numbering and status. All types are SPST.
| Contact rating: | 100 mA at setting |
| 25 mA @ 24VDC at make/break | |
| Contact resistance: | 30mΩ initial |
| Operating force: | 500 g maximum |
| Insulation resistance: | 1000MΩ at 500VDC |
| Operational life: | >5,000 make/break cycles |
Diptronics NDS series.
RoHS compliant
Pricing Options
Have a question? Call us on +44 (0) 1582 47 00 00
Product Specifications
| Specification | 800-054 | 800-055 | 800-056 | 800-057 | 800-058 |
|---|---|---|---|---|---|
|
Description
|
2 way (4 pin) DS-02 | 4 way (8 pin) DS-04 | 6 way (12 pin) DS-06 | 8 way (16 pin) DS-08 | 10 way (20 pin) DS-10 |
|
Length
|
6.6mm | 11.7mm | 16.8mm | 21.9mm | 27.0mm |
